西门子LOGO应用在酒窖控制系统中

一、应用简介
   1. 应用简述：随着社会高收入人群的增加，部分有经济实力的人考虑建造私人酒窖，储存名酒慢慢形成一种潮流。酒窖对环境的要求比较高，要求恒温、恒湿、通风等。LOGO!以强大的时间控制功能，数据采集及记录功能成为完成这项任务的首选。

二、应用说明

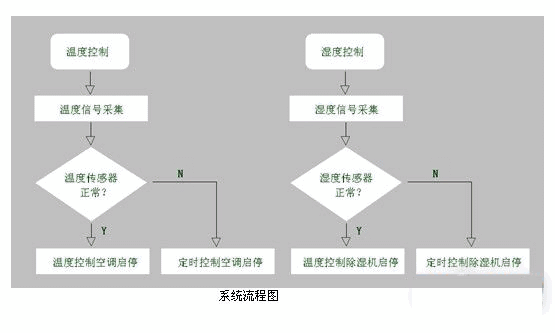

   1. 工艺流程说明：整个系统的核心就是温度和湿度的控制，再加上风机的定时通风控制。


   2.  系统需要分析：国家现行阶梯电价，空调与除湿机24小时运转非常的浪费。从运行成本和节约能源考虑采用按需运行的设计。整个系统的核心就是温度和湿度的控制，再加上风机的定时通风控制。由于酒窖长时间无人值守，所以对系统的稳定性有很高的要求。在设计上采用了一用一备两套控制方案。一种是采用传感器控制，设定一个启停的温湿度范围，另一种是定时控制。
   当传感器出现故障的时候启用定时控制。由于山东所处的地理位置四季分明，所以在定时控制的时候要根据不同的季节设定不同的运行区间。这对绝大多数的可编程控制器来讲都是一个难题。
   LOGO!具备强大的时间控制功能，不仅可以定时哪年到哪年，哪月到哪月，哪日到哪日，甚至每个周的星期几也可以单独选择。每个周定时器里面有三个定时区间，可以根据需要把每天分三个启动区间，如果把周定时器并联设计，就可以获得更多的控制区间。而且所有时间功能块都可以通过LOGO!本体自带的屏幕和按键修改，极大的方便了编程与使用。
   LOGO!本体带模拟量输入功能，不需要额外的模拟量采集模块，节省成本。
   新LOGO!具备数据记录功能，方便验证定时控制的合理性。

三、应用的设计与实现
         以温度控制部分介绍一下设计思路

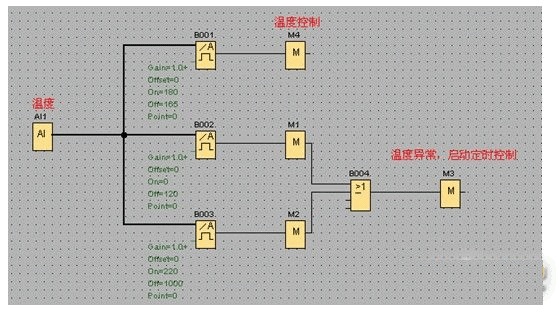

    功能块B001为温度传感器正常时的设定，当温度模拟量值达到180的时候启动，当温度降到165的时候停止。功能块B002与功能块B003为温度传感器异常时的设定。当温度模拟量值小于120或大于220的时候认为传感器故障，启动定时控制模式。

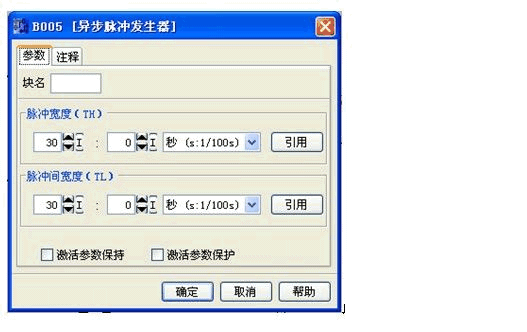

 B005为异步脉冲发生器，设定BOO5脉冲发生的时间，就可以设定数据记录的周期。


   LOGO!的编程可以在LAD与FBD来回切换，非常的方便，对于习惯用梯形图的设计者非常的方便，下面的时间控制，我用LAD格式介绍。
   首先用年定时器创建春夏秋冬不同季节的时间区间
     以上是空调控制部分的设计，空调的主回路采用的是LOGO!接触器，安装尺寸按照配电系统设计的和LOGO！控制器完美配合。
   湿度控制与温度控制大致相同，就不一一介绍了。
   通风系统也是定时控制的，不分季节，所以只用一个周定时器就可以搞定。

   硬件配置
   由于酒窖主人不愿意公开酒窖图片，所以只能拍摄到控制部分
   LOGO!控制器与接触器都可以完美的安装在配电箱中，既方便又美观。
